Правильная электроповодка, электромонтаж в каркасных домах из СИП панелей – способы, виды, варианты, нормативные документы

Электрическая проводка и электромонтаж в домах из SIP панелей, требует глубокого понимания этой технологии строительства. Как сделать электрику в СИП доме правильно – это предмет споров до сих пор. Особенности монтажа электрической проводки одинаковы, независимо от того, строится ли СИП дом в Севастополе или Симферополе, Ялте, Алуште, Евпатории, Керчи, Судаке, Феодосии, Саках, Черноморском.

Для этого необходимо знать особенности электромонтажа, его виды и способы, которые применимы к канадской технологии строительства, так же, как и другие особенности строительства и производства СИП панелей.

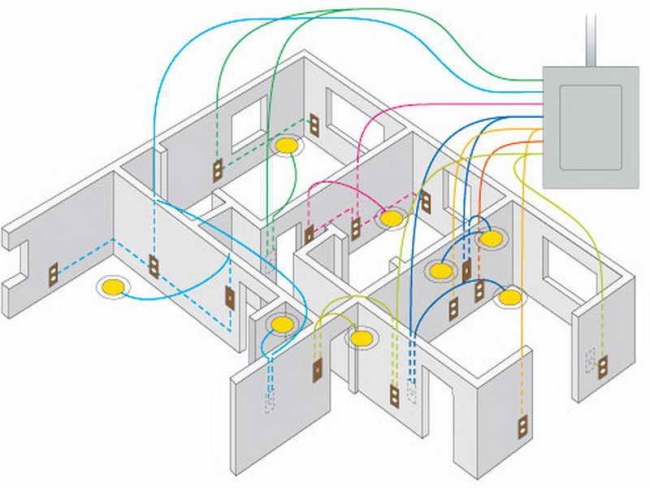

Электрическая проводка в доме из сип панелей правильно. Фото с сайта builderatthebeach.com

Электропроводка в Америке, Канаде и России – сравнение, анализ, нормативная база

Ни для кого не секрет, что SIP технология пришла к нам из Америки. Не менее активно, быстровозводимые дома строятся в Европе на протяжении многих десятков лет. Следует отметить, что в американских сип домах электропроводка, так же, как и вентиляция, устроена совершенно иначе, чем это реализуется в России!

В США существует ряд строительных правил, которые на практике регулируют эту сферу деятельности. Называются они просто – Code. Именно ими предполагаются в СИП панелях кабель каналы. Это процесс происходит во время изготовления комплекта дома.

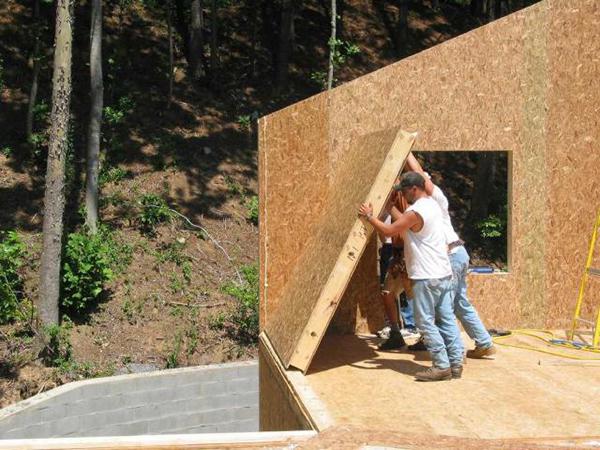

Кабель тоннели в американских СИП панелях. Фото с сайта workshop8.us

По своей сути – это два параллельных тоннеля, которые делаются в каждой панели. Так как в США и Канаде вся метрика в футах и дюймах, то для полной объективности следует отметить, что технологические отверстия делаются на высоте 14 д. и 44д.. Именно на этом уровне принято размещать розетки и выключатели.

Естественно, что такое устройство электрической проводки предполагает особое внимание защитным системам, так как срок эксплуатации СИП дома не менее 50 лет. Автоматические системы защиты от короткого замыкания, утечки тока и электрической дуги фирмы Siemens, Schneider Electric, General Electrik, Moeller и других производителей, начали сразу же использоваться в электромонтаже. Такой подход позволил сократить случаи возникновения пожаров более чем на 60%!

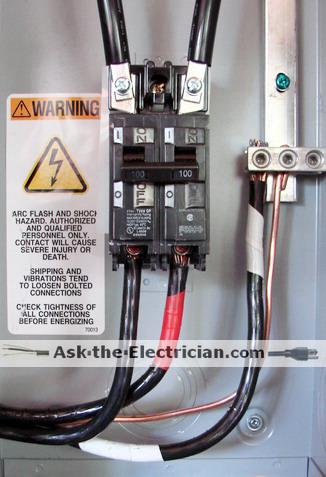

Автоматическая система защиты. Фото с сайта ask-the-electrician.com

В Российской федерации «кодексом чести» грамотного электромонтажника, являются следующие документы:

При внимательном изучении следующего нормативного документа - СП 31-105-2002 на первом же листе указывается, что правила написаны, руководствуясь канадской нормативной базой - National Housing Code of Canada,1998 and Illustrated Guide.

Также нельзя забывать, что основополагающий документ для работы Электромонтажника – это Правила устройства электроустановок – ПУЭ

«В соответствии с ПУЭ, 7-го издания, п. 7.1.38:

электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов

Согласно СП 31-105-2002:

13.5.1 Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком 13-9. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.2 Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.»

По материалам сайта –

Внимательно прочитайте и изучите эти нормы – они в корне противоречат друг другу. Вот отсюда неопределённость и разность подходов. Итак, рассмотрим наши, российские способы и варианты устройства электрических сетей в зданиях из SIP панелей. Также, обратите внимание на информацию в статье плюсы и минусы домов из СИП панелей.

Основные способы, варианты, виды монтажа элетросетей в СИП доме

Скрытая проводка – плинтуса, элементы декорации, фальшполы, фальшпотолки

Скрытая электропроводка в SIP домах так же, как и каркасных зданиях, домах из ракушечника и газобетона, считается наиболее эстетичной. Есть несколько разновидностей такого электромонтажа. Самый распространённый вариант – это прокладка электросетей под отделочными материалами, которые крепятся на профильную систему. Это сайдинг, гипсокартон или деревянная вагонка. Внутренняя и наружная отделка работает также, как дополнительная звукоизоляция.

Электрические кабели прокладываются в металлическом рукаве (металлорукав). Также используют и пластиковую - ПВХ негорючую гофру для прокладки электросетей в пространстве, которое создаёт обрешётка. Такие сети удобно монтировать также при обустройстве кровли в чердачном подкровельном пространстве.

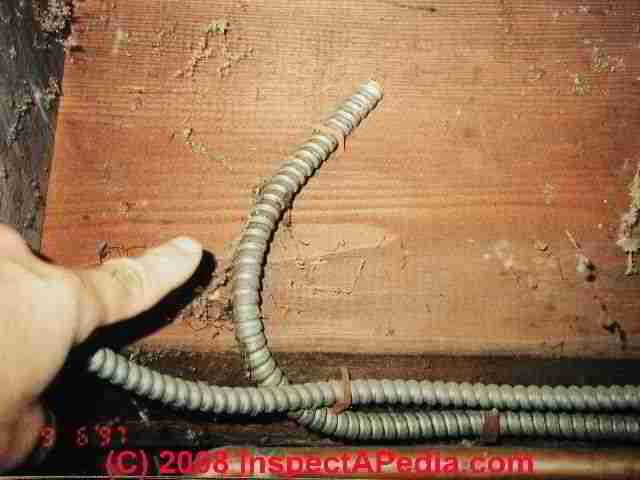

Электрическая проводка в металлической гофре. Фото с сайта hinspectapedia.com

Толщина обрешётки может быть разной, в зависимости от ширины профиля. Большинство обрешёток, позволяют использовать для защиты проводки фальшкороба и кабель каналы. В таком пространстве очень удобно размещать не только электрические сети, но и канализационные системы и водоснабжение. При таком способе монтажа вполне удобно устанавливать розетки, выключатели и УЗО.

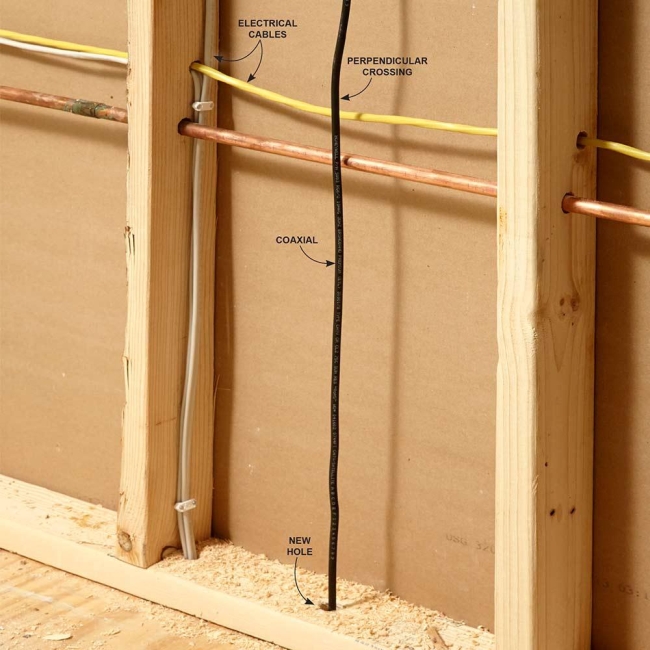

Прокладка проводки между обрешёткой. Фото с сайта myjoymarket.com

Тот же принцип прокладки электросетей и других сетей инженерного назначения при монтаже фальшполов, фальшпотолков и при установке плинтусов со встроенными кабель каналами. Так же монтируется и вентиляция и отопление в СИП домах. Единственный, но, достаточно существенный недостаток этого способа – это уменьшение объёма внутреннего пространства помещения. Следует отметить, что экологичность остаётся хорошей.

Фальшпотолки и фальшполы представляют собой обустройство внутреннего пространства помещения таким образом, что между стенами и реальной поверхностью потолка и пола есть определённый зазор, где очень удобно скрывать не только электропроводку, но и любые инженерные сети вообще. Такие системы, как правило, крепятся непосредственно на межэтажные перекрытия. Отличным примером являются натяжные потолки и подвесной потолок типа «Армстронг». Это всего лишь некоторые аспекты такой темы, как внутренняя отделка. Также, очень удобно прокладывать электрическую проводку в плинтусах и других декоративных элементах.

Фальшпотолки и фальшполы представляют собой обустройство внутреннего пространства помещения таким образом, что между стенами и реальной поверхностью потолка и пола есть определённый зазор, где очень удобно скрывать не только электропроводку, но и любые инженерные сети вообще. Такие системы, как правило, крепятся непосредственно на межэтажные перекрытия. Отличным примером являются натяжные потолки и подвесной потолок типа «Армстронг». Это всего лишь некоторые аспекты такой темы, как внутренняя отделка. Также, очень удобно прокладывать электрическую проводку в плинтусах и других декоративных элементах.

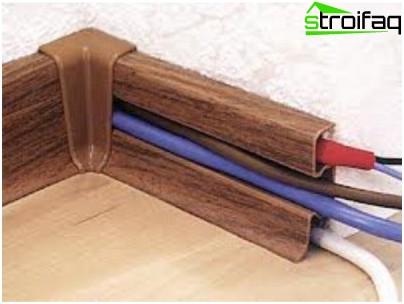

Электропроводка в плинтусе. Фото с сайта stroifaq.com

Скрытая проводка в гипсокартоне

Электропроводка в гипсокартоне обустраивается в трёх слоях этого материала. Этот способ имеет множество плюсов и один, но достаточно «жирный» минус. Первый слой гипсокартона монтируется без профильной системы. Можно купить на SIP панель уже с нашитой ГКЛ. Геометрия панели при правильной сборке комплекта дома отлично позволяет это сделать. Далее идёт второй слой ГКЛ, где делаются штробы под проводку. Затем прокладываются кабели в защитных гофрах или кабель каналах, после чего монтируется третий слой гипсокартона.

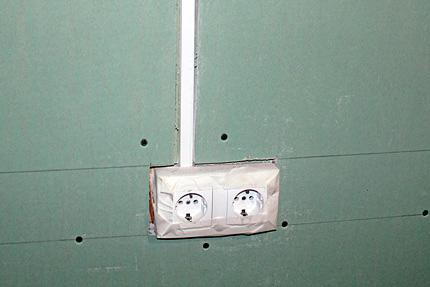

Электропроводка в гипсокартоне. Фото с сайта hotwell.ru

Плюсы этого способа очевидны. Многократное улучшение шумоизоляции и звукопроницаемости, значительно увеличивается срок эксплуатации гипсокартонных плит. Следует также отметить, что пожарная безопасность увеличивается при этом в разы! «Жирный» минус этого варианта – это то, что возрастает цена дома из СИП панелей, так как гипсокартон, с учётом работ по его монтажу, вытянет на «кругленькую» сумму.

Открытая электрическая проводка в домах из СИП панелей

Самый лёгкий и достаточно безопасный способ электромонтажа – это не скрывать проводку, а монтировать её непосредственно на поверхности SIP панели. При этом, основой для монтажа всё же долен быть гипсокартон, деревянная вагонка или любой другой материал, который крепится на поверхности OSB плиты.

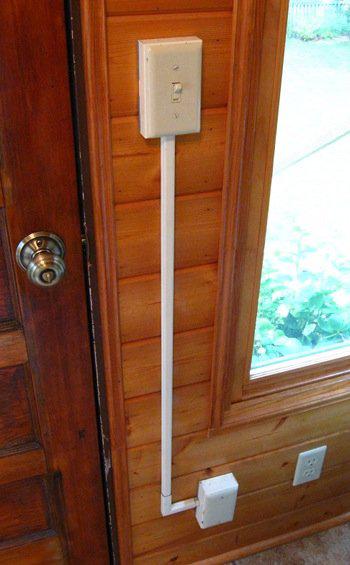

Открытая проводкав СИП доме в кабель канале. Фото с сайта www.mlive.com

При этом, требования ПУЭ указывают на то, что все кабеля при открытом монтаже, должны быть обязательно в кабельных тоннелях. Это просто, быстро, эффективно, а главное, экономично и соответствует нормам пожарной безопасности.

Выше описанный способ достаточно современен, но есть ещё и способ, вариант монтажа электропроводки в ретро стиле. Это происходит так, как показано на рисунке ниже. Особенности будут зависеть от внутренней отделки помещения. Но справедливости ради стоит отметить, что такой вариант вызывает много нареканий в отношении эстетики. Как говорится - «на любителя». К тому же, стоимость данного процесса будет выше, чем при обычном открытом монтаже.

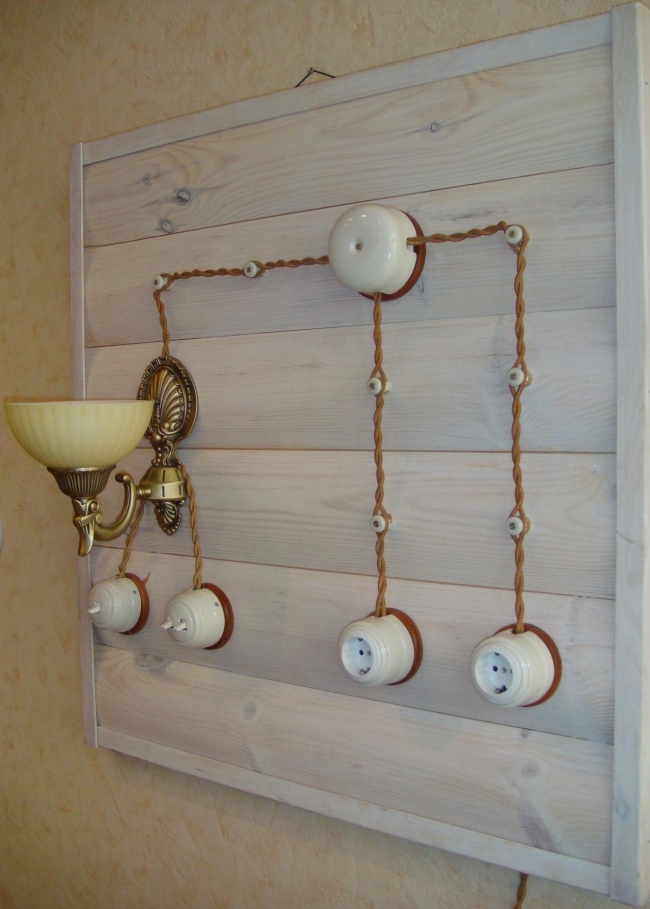

Наружная открытая электропроводка ретро. Фото с сайта - www.sk-ek.ru

У открытого типа проводки есть достаточно много достоинств:

  • Отлично прослеживается целостность электросетей визуально – налицо повышение пожарной безопасности;
  • Простота ремонта и монтажа – очевидный плюс;
  • При ремонте, закручивании саморезов и вбивании гвоздей отсутствует риск повреждения;
  • Легко добавлять новые розетки, системы освещения, выключатели – элементарно полностью изменить всю электрическую схему при необходимости.

Недостаток в плане эстетичности легко скрыть, применяя современные дизайнерские решения, главное, творчески подойти к вопросу.

Ввод электричества в СИП дом, заземление, автоматика, защита

Правильная разводка электросетей в СИП доме. Фото с сайта www.rchomeclinic.com

Главное, при вводе, правильно рассчитать общую мощность и основную нагрузку для каждой комнаты. От этого будет зависеть сечение и тип проводов, а также общая система распределения нагрузки в элетросети. Это правило применимо также и к установке автоматической системы защиты.

В дачных домах из сип панелей, гаражах и складских помещениях, электропроводка может быть сделана навесным монтажом. Все эти процессы регулируются СНиП для каркасных деревянных домов. Особено это всё необходимо учитывать, если вы хотите построить дом из СИП панелей своими руками.

Система заземления – контур заземления в СИП доме - это догма. Также должна быть оборудована обязательно система защиты от молнии, как и предусмотрено общими правилами пожарной безопасности и другими техническими нормами.

Основные выводы по материалу

  • Первое правило электромонтажа – обязательное выполнение ПУЭ. Именно «Правила устройства электроустановок» несут основную нормативную основу, регулирующую весь процесс электромонтажных работ;
  • Выбирайте вариант монтажа электропроводки индивидуально, руководствуйтесь непосредственно конструктивными особенностями быстровозводимого здания и грамотно применяйте правила;
  • Комбинируйте способы монтажа, используйте для прокладки сетей также особенности фундамента, если это необходимо – это бывает оправдано, как с технической, так и с эстетической стороны;
  • Используйте только качественные и проверенные материалы, которые себя достойно зарекомендовали в процессе эксплуатации. Приглашайте сертифицированных электриков, которые глубоко и профессионально знают своё дело.
